捷達王燃油供給系統部件檢修流程1(圖)

瀏覽[3603]次 [2008-12-9]

一、檢查噴油閥

1、檢測條件

1）發動機轉速傳感器正常。

2）燃油泵繼電器正常。

2、檢測過程

1）拆下進氣管上體。

2）拔下火花塞插頭。

3）拆下噴射閥蓋板。

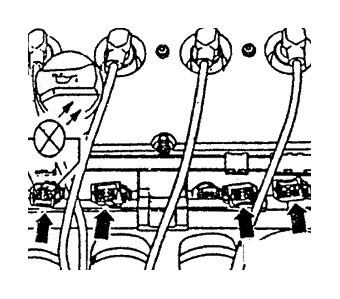

4）從噴油閥上拔下插頭，圖1箭頭所示。

圖一

5）用輔助導線V.A.G1594將二極管測試筆連接到1缸插頭觸點上。

6）起動

發光二極管必須閃亮。

7）在2-4缸噴油閥插頭上重復做上述檢測。

如果在每缸上二極管筆都不亮:

8）將二極管筆連接到1缸觸點1和地之間。

9）起動。

發光二極管必須閃亮。

如果二極管不亮:

10）按照電路圖檢查2孔插頭觸點1與燃油泵繼電器(J17)之間的導線有無斷路點。

導線電阻:大1.5歐姆。

如果二極管在一個或多個氣缸上不亮:

11）將檢測盒V.A.G1598/22連接到控制單元線束上。

12）按照電路圖檢查檢測盒與噴射閥插頭之間的導線是否有斷路。

1缸插頭，觸點2+插孔73

2缸插頭，觸點2+插孔8

3缸插頭，觸點2+插孔58

4缸插頭，觸點2+插孔65

導線電阻:大1.5歐姆。

13）另外檢查導線相互間有無短路。

規定值:∞歐姆。
