五、檢查燃油泵單向閥
1、檢查條件
1）遙控器V.AG1348/3A仍接通。
2）壓力測試儀V.A.G1318仍接通。
2、檢查步驟
說明：
應同時檢查燃油管路的密封性（從燃油泵到壓力測試儀V.A.G1318的連接處）。
1）關閉壓力測試儀的鎖止旋塞。
2）間歇地啟動遙控器直至產生3bar的壓力。
注意!
松****止旋塞時，油可能噴出，壓力測試儀的自由接頭處應放一容器。
3）慢慢打****止旋塞。
4）注意壓力表上的壓降，10分鐘后不能低于2bar。
如果壓力繼續下降：
5）檢查管路接頭的密封性。
6）如果管路無故障，更換燃油泵。
六、燃油泵的拆卸和安裝
1、必備的專用工具，檢測儀和輔助工具
1）緊固螺母專用扳手3217
2）扭力扳手V.A.G1332(40~200Nm)
2、拆卸
1）裝配前要注意安全措施
2）關閉點火開關，斷開蓄電池接地線
3）拆下油箱蓋
4）從燃油泵聯接法蘭上拔下供油和回油管插頭，見圖13。
圖十三
5）用專用工具3217從聯接法蘭上擰下緊固螺母。
6）從油箱口處拔下帶燃油表傳感器和密封圈的聯接法蘭。
7）向左擰，從插入式座上松開燃油泵，并從油箱上取下。
說明：
如果要更換燃油泵，用過的燃油泵扔掉前一定要倒空
3、安裝
燃油泵的安裝可按與拆卸相反的順序進行。
說明
1）更換聯接法蘭時應注意，不要損壞燃油表傳感器。
2）安裝聯接法蘭密封圈應先用燃油侵潤。
3）燃油泵聯接法蘭的安裝位置。
七、油箱的拆卸和安裝
（1）拆卸
1）關閉點火開關，斷開蓄電池接地線。
2）拆下油箱蓋。
3）從燃油泵聯接法蘭上拔下供油和回油管插頭。
4）從管路拔下通氣軟管。
5）排空油箱。
6）拆下后輪。
7）從車身上拆下加油管。
8）松開橡膠座上的卡箍，向里壓出橡膠座。
9）拆下緊固吊帶并放下油箱。
（2）安裝
安裝可按與拆卸相反的順序進行，同時注意下面幾點：
1）鋪設通風軟管和燃油軟管時勿拆疊。
2）用軟管卡箍緊固燃油軟管。
3）進油管和回油管不要互換(回油管是蘭的,進油管是黑的)。
（3）調整油門拉線
通過改變插在支架上的插口，使油門達到全開位置，見圖13。

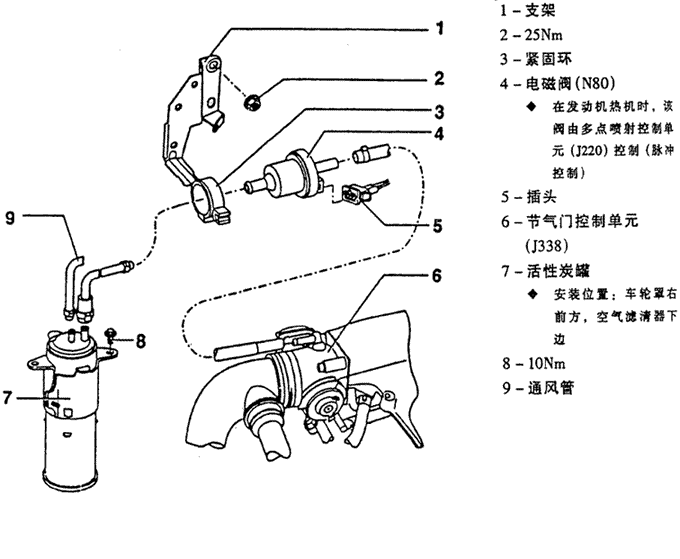

八、活性炭罐裝置的拆卸和安裝
九、檢查油箱通風
1、檢查條件
點火開關必須關閉。
2、檢查步驟
1）拆下空氣濾清器。

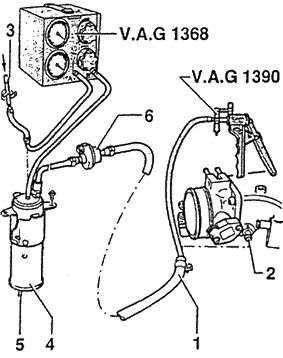

2）從油門接管2上拔下通往電磁閥6的通氣軟管1。
3）把手動真空泵V.AG1390接到軟管11上。

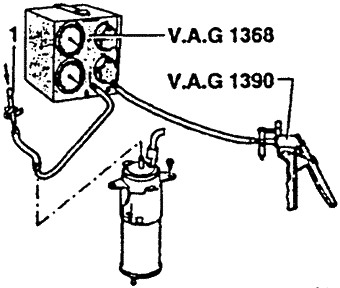

4）從活性碳罐4上拔下來自油箱的通氣軟管3，并將其接到壓力測試儀V.A.G1368的接頭A上。
5）壓力測試儀V.A.G1368接頭B與活性碳罐相連。
6）將壓力測試儀設置到位置B上。
7）用手動真空泵連續產生真空，測試儀上不應有真空壓力顯示。
如果有真空壓力顯示：
8）檢查活性碳罐4上的通風管是否阻塞，如需要，清洗。
9）檢查電磁閥(N80)6的通過性，如需要，更換。
如果無壓力顯示：
10）擰下油箱加油口蓋
11）把手動真空泵V.AG1390接到壓力測試儀V.A.G1368的接頭B上。
12）將壓力測試儀設置在位置A/B上。
13）用手動真空泵連續產生真空，測試儀上不應有真空壓力顯示。
如果有真空壓力顯示：
14）檢查重力閥。
15）檢查來自油箱的管1的通過性。
如果無真空壓力顯示：
16）擰上油箱加油口蓋。
17）用手動真空泵V.A.G1390連續產生真空，測試儀上不應有真空壓力顯示
說明：
在油箱液面很低時，手動真空泵至少要連續壓20-30次。
有真空壓力顯示：
18）更換油箱加油口蓋。
