技能大賽電焊工技能考核試卷

瀏覽[9229]次 [2010-5-23]

濟南市第二屆職業技能大賽電焊工技能考核試卷

一、試題

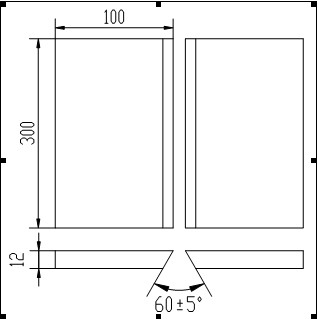

試題1 ：20鋼板V形坡口對接立焊

（一）技術要求：

V形坡口，單面焊雙面成形，外觀檢查，無損檢測。詳見評分規則。

（二）施焊位置：如下圖所示

（三）焊接方法：焊條電弧焊

（四）配分：70分

(四)時限

1.焊前準備：20min

2.作業時間：40min

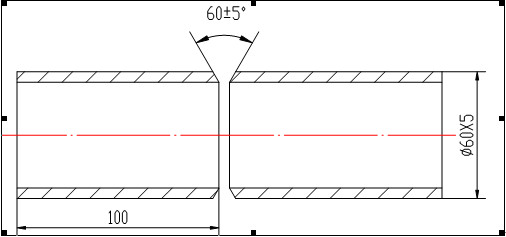

試題2 ：20小直徑管（φ60×5）對接水平固定焊

（一）技術要求：

V形坡口，單面焊雙面成形，外觀檢查，無損檢測。詳見評分規則。

（二）施焊位置：如下圖所示

（三）焊接方法：手工鎢極氬弧焊

（三）配分：30分

(四)時限

1.焊前準備：20min

2.作業時間：20min

二、規定事項

1.定位焊：板狀試件定位焊在兩端坡口內，定位焊每段長度≤20mm（射線探傷不計）；管狀試件定位焊只允許點固1點，定位焊縫長度≤15mm.。定位焊縫不準置于時鐘的5~7點位置。

2.鈍邊，間隙及反變形考生自定。

3.焊接過程中（包括層間清理）不準取下、或轉動試件，或任意改變焊接位置。

4.蓋面層需呈原始狀態，不準加工或磨削.

5.焊接材料：E5015，φ3.2、φ4 任選。

6．試件的密封編號的打印和啟封由比賽評判組負責，其他人員均無權私自啟封。

7. 文明生產：

（1）焊條頭不得＞50mm，每一種焊條允許有一根大于50mm。

（2）焊后，個人清理好場地，否則酌情扣分：1~5分。

濟南市第二屆職業技能大賽電焊工技能考核

考場備料通知單

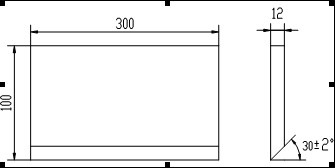

圖1

圖2

考生備料通知單

面罩、磨光機、焊工手套、手錘、銼刀、鏨子、鋼絲刷、防護鏡、自用勞保防護用品。
