液晶屏一亮即滅故障維修

    液晶屏一亮即滅指的是:電視機操作控制正常,有伴音,屏幕上有很淡的圖像影子,開機的瞬間屏幕可以正常發光,隨后就消失了

引發該故障可能的因素有3:

1. 開關機控制不正常;通過檢查背光板ON/OFF或POWER引腳電壓在開機狀態是否為高電平來確定該部分是否正常

2. 電源板帶負載能力差;在待機狀態將萬用表黑筆接地,紅筆接背光板24V(或12V)處,遙控開機,看一下開機瞬間電壓是否有很大的波動(瞬間低于20V就會引起背光保護)

3. 背光板不平衡保護(指的是背光板工作條件正常,但是一亮即滅);，這是由于背光板具有負載不平衡保護，如果壞了一條燈管，或者檢測電路故障,開機后高壓板就進入負載不平衡保護狀態，會出現閃爍一下再變成黑屏。在這里給大家講一下負載不平衡保護電路的工作原理:

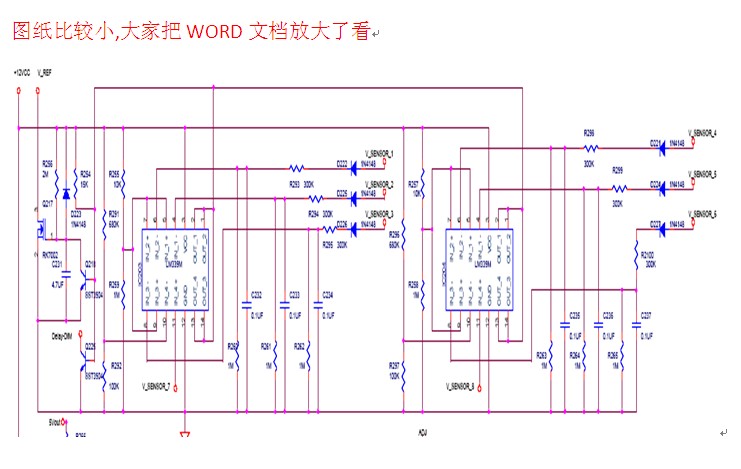

負載不平衡保護回路一般是由兩片LM339M所構成，如下圖所示：

 IC203, IC204（LM339）腳4，6，8分別監控3路燈管電流，11腳監控3路燈管總電流，正常工作時，根據比較器原理，腳4，6，8應該比相應的基準電壓高，而11腳的電壓應該比基準電壓低。以起到對每個燈管的控制以及對整體電流的控制。若有一路反饋電壓反常，八個電壓比較器的輸出將為高電平， Q225導通，拉低IC206的②腳電壓，啟動調光保護回路。同時Q218也導通，關斷Q217，使IC201⑦⑨腳電壓不受保護作用的影響。檢修時可以斷開Q225(取消保護),正常情況下背光應該可以持續發光.
